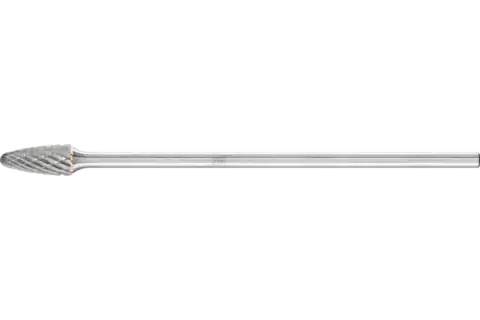

Hardmetalen stiftfrees ronde boogvorm RBF Ø 06x13 mm stift-Ø 3x75 mm Z3P universeel middel met kruisvertanding

Technische gegevens

Hoekuitvoering radius: 1.5 mm
Lengte, totaal: 88 mm
Lengte, vertand: 13 mm
RPM, geharde veredelde stalen boven 1.200 N/mm²: 15.000 RPM
RPM, grijs gietijzer, wit gietijzer: 15.000 RPM
RPM, stalen tot 1.200 N/mm²: 15.000 RPM
RPM, zachte non-ferrometalen: 15.000 RPM
Vertanding: 3 PLUS
Ø buiten: 6 mm
Ø stift: 3 mm
Verpakkingseenheid: 1 stuk

Beschrijving

Vertanding 3 PLUS is kruisvertand en is bijzonder goed geschikt voor de verspaning van gietijzer, staal, edelstaal (INOX), nikkelbasis- en titaanlegeringen. Zij wordt gekenmerkt door een hoge materiaalafname.

Hardmetalen stiftfrezen voor universeel gebruik zijn geschikt voor de fijne en grove verspaning op de belangrijkste industrieel gebruikte materialen. Zij bieden een goed verspanend vermogen en kunnen op vele materialen gebruikt worden.

Rondboogvormige stiftfrees volgens DIN 8032 met vertanding volgens DIN 8033.

Hardmetalen stiftfrezen met lange stift zijn uitstekend geschikt voor de economische bewerking van kleine, moeilijk toegankelijke plaatsen op onderdelen. Zij kunnen, wanneer de toepassing het toelaat, ingekort worden. Deze uitvoering beschikt over een stalen lange stift.

Voordelen

Goed verspanend vermogen door optimale afstemming van hardmetaal, geometrie en vertanding.
Hoge standtijd.
Door de nauwkeurige rondloop is slagvrij werken zonder krasvorming mogelijk. Hierdoor wordt de slijtage aan het gereedschap en de machines aanzienlijk verminderd.
Hoge oppervlaktekwaliteit.

Toepassingsaanbevelingen

Wanneer het kleinste bereik van de stiftfreesdiameter tot inzet komt, kan het aanbevolen toerental overeenkomstig verhoogd worden.
Voor economisch gebruik van stiftfrezen wordt in het bovenste toerental-/snijsnelheidsbereik bewerkt. Gebruik stiftfrezen met een stiftdiameter van 3 mm op machines met een vermogen van 75 tot 300 watt.

Veiligheidsvoorschriften

De maximale toerentallen met werkstukcontact zijn in vergelijking met de aanbevolen toerentallen bij hardmetalen stiftfrezen met standaard stiftlengtes om veiligheidsredenen gereduceerd. Neem de productbijsluiter in acht.
Bij het werken met grote stiftlengtes is het absoluut noodzakelijk, het gereedschap voor het inschakelen van de machine met het werkstuk in contact te brengen resp. het in het werkstuk (boring, groef) in te voeren. Het contact met het werkstuk bij een draaiende machine moet in beginsel gewaarborgd zijn. Wanneer u dit niet in acht neemt, bestaat het gevaar van het afbreken van de stiftfrees en daarmee een verhoogde kans op een ongeval. Als tijdens het gebruik geen constant contact tussen gereedschap en werkstuk gewaarborgd is, mogen de maximale stationaire toerentallen niet worden overschreden.
Niet geschikt voor robot- of stationair gebruik. Afbreekgevaar. Alleen spelingsvrije opspansystemen/machines gebruiken.

Bewerkbare materialen: Aluminiumlegeringen hard; Edelstaal (INOX); Geharde, veredelde stalen boven 1.200 N/mm² (< 38 HRC); Gereedschapsstalen; Gietijzer; Gietstaal; Grijs/lamellair-/nodulair gietijzer (GG/GJL, GGG/GJS); Hittebestendige materialen; Kobaltbasislegeringen; Nikkelbasislegeringen (bijv. Inconel en Hastelloy); Snelsnijstalen; Staal; Staal, gietstaal; Stalen boven 700 N/mm² (> 220 HB); Stalen tot 1.200 N/mm² (< 38 HRC); Stalen tot 700 N/mm² (< 220 HB); Uitgegloeid gietijzer; Wit uitgegloeid gietijzer (GTW, GJMW); Zwart uitgegloeid gietijzer (GTS, GJMB)

Bewerkingsopgaven: Bewerking van vlakken; Egaliseren; Frezen; Ontbramen; Uitfrezen; Verkrijgen van uitsparingen; lasnaadbewerking

Machinetypes: Aandrijfas; Buigzame-asmachine; Gereedschapsmachine; Rechte slijpmachines; Robot; Stationaire machine

Downloads

Meer tonen

Hardmetalen stiftfrezen voor universeel gebruik, vertanding 3 PLUS, ronde boogvorm RBF

Hardmetalen stiftfrees ronde boogvorm RBF Ø 06x13 mm stift-Ø 3x75 mm Z3P universeel middel met kruisvertanding

RBF 0613/3 Z3 PLUS SL 75
